Як зробити вібратор для бетону своїми руками: повна інструкція

Вібраційне обладнання відіграє критичну роль у сучасному будівництві, забезпечуючи належне ущільнення бетонних сумішей, які якісне формування тротуарної плитки та ідеальне вирівнювання стяжок. Видалення повітряних порожнин гарантує міцність конструкцій. Часто конструювання такої техніки власноруч є економічно доцільним рішенням, особливо при використанні списаних двигунів або наявних побутових електроінструментів замість купівлі промислових агрегатів. Це дозволяє значно знизити загальні витрати на облаштування приватного об’єкта.

Глибинний ущільнювач бетону на базі електроінструменту

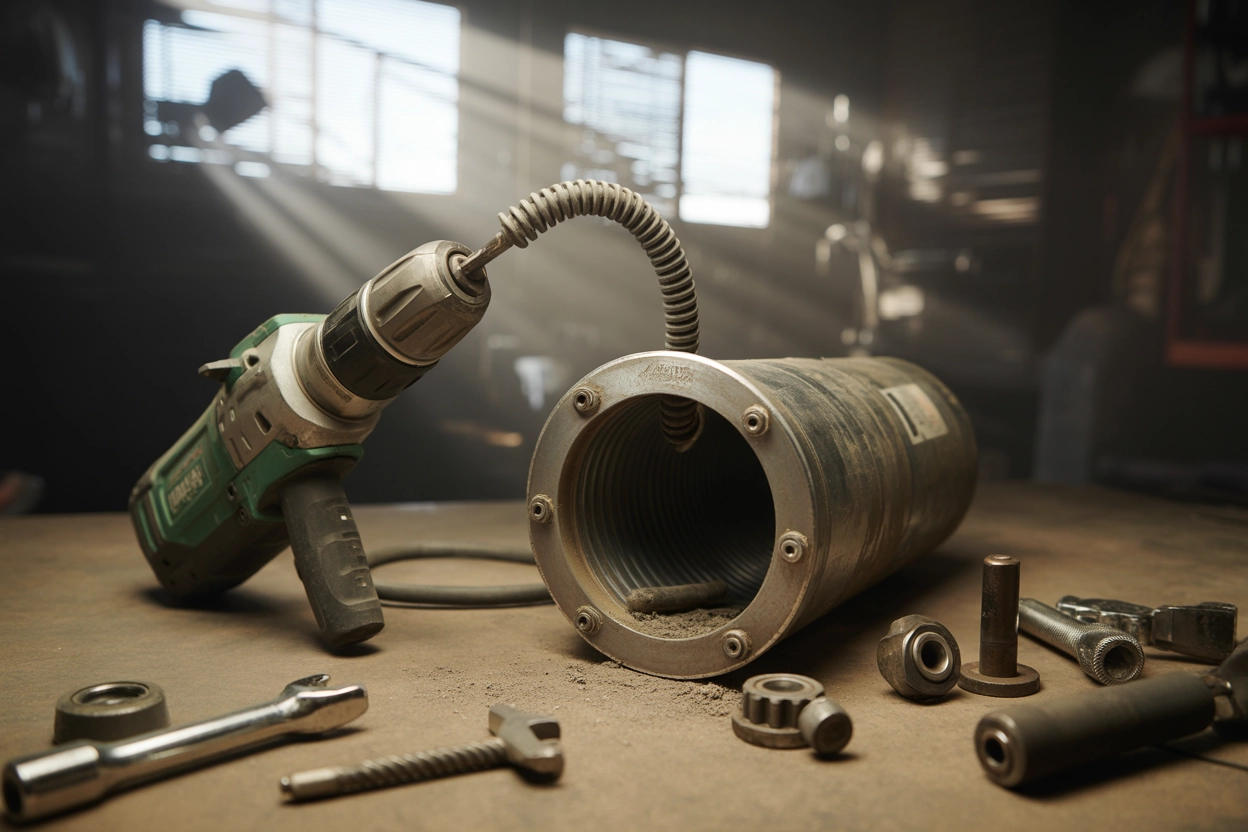

Для створення ефективного глибинного вібратора найчастіше використовують звичайний побутовий дриль або перфоратор потужністю від 800 Вт. Це дозволяє забезпечити достатній крутний момент для обертання ексцентрика всередині густої бетонної маси при заливці фундаментів. Такий підхід є оптимальним для дрібного ремонту.

Необхідні комплектуючі:

• Сталева трубка. Діаметр 35 — 50 мм для створення надійного корпусу булави.
• Металевий стрижень. Використовується як основна частина для майбутнього ексцентрика.
• Підшипники. Потрібні для забезпечення плавного обертання внутрішнього вала пристрою.
• Посилений трос. Гнучкий елемент для передачі обертального моменту від двигуна інструменту.

Механіка роботи пристрою базується на обертанні внутрішнього вантажу-ексцентрика, який зміщений відносно центральної осі, всередині герметичного металевого корпусу. Під час роботи відцентрова сила створює високочастотні коливання, що передаються на стінки булави і далі на бетон. Важливо забезпечити надійну фіксацію підшипників усередині трубки, щоб уникнути передчасного руйнування механізму від вібрації. Якісна збірка вузлів гарантує довговічність.

Технічним стандартом є суцільне зварювання наконечника вібробулави для повного виключення ризику потрапляння вологи та цементного молочка всередину механізму, що запобігає заклинюванню підшипників.

Завершальним етапом є збірка вузла фіксації гнучкого вала до патрона інструменту, де кінець троса жорстко затискається для стабільної передачі всієї енергії.

Конструювання вібростола для формування плитки

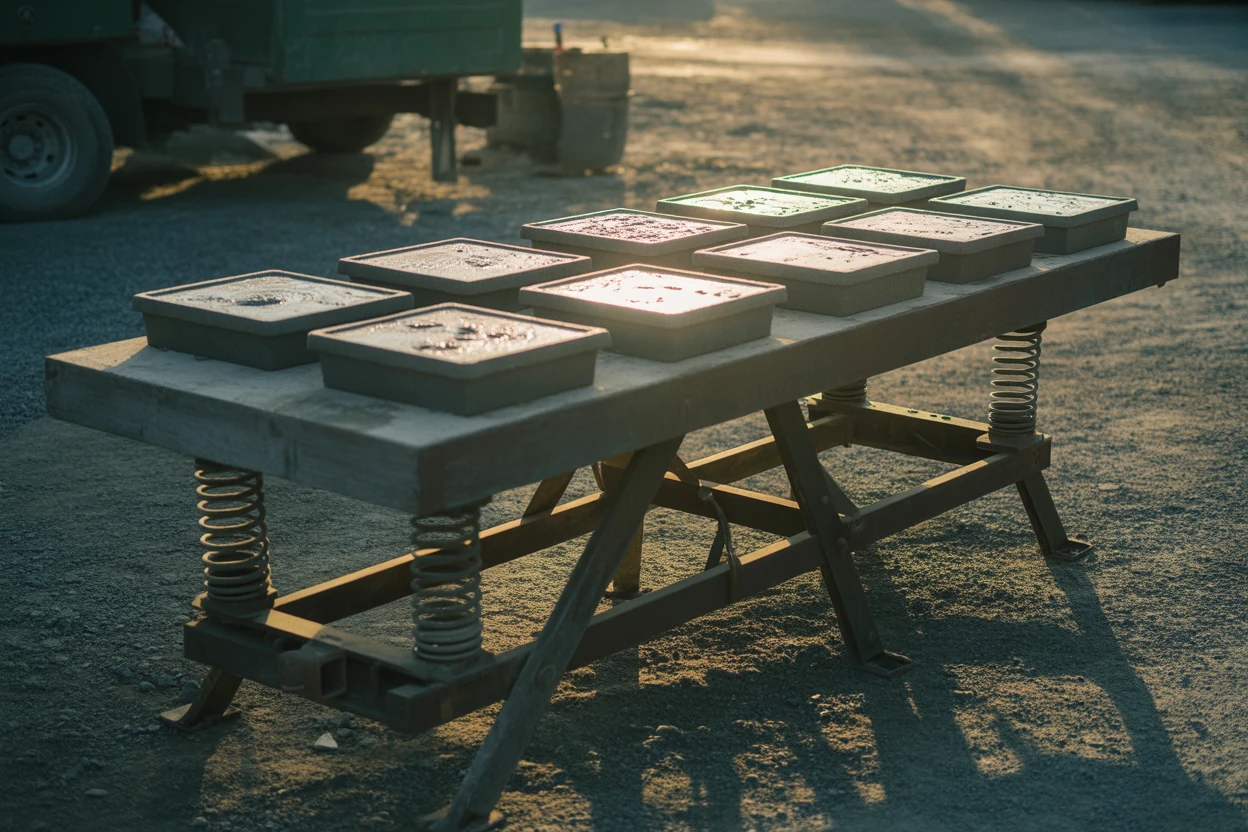

Виготовлення вібростола починається зі зварювання надійної опорної станини з металевих кутників розміром 40х40 мм або профільних труб аналогічного перерізу. Конструкція повинна бути максимально жорсткою, щоб витримувати тривалі вібраційні навантаження без деформування металу. Рухома платформа встановлюється зверху, а її розміри мають відповідати обсягам виробництва. Важливо врахувати вагу форм з розчином, щоб правильно підібрати потужність електричного привода. Статична основа має бути масивною для стійкості.

Особливу увагу приділяють монтажу амортизаційних елементів. Найкраще підходять пружини від клапанів автомобіля, які встановлюються у спеціально приварені сталеві стакани.

Електродвигун із встановленими дебалансами кріпиться за допомогою жорсткого болтового з’єднання безпосередньо до нижньої частини рухомої платформи. Це забезпечує пряму передачу імпульсу на стільницю, що сприяє рівномірному розподілу бетонної суміші у формах та видаленню повітря. Компоненти можна знайти на prom.ua.

Збирання поверхневої віброрейки для стяжки

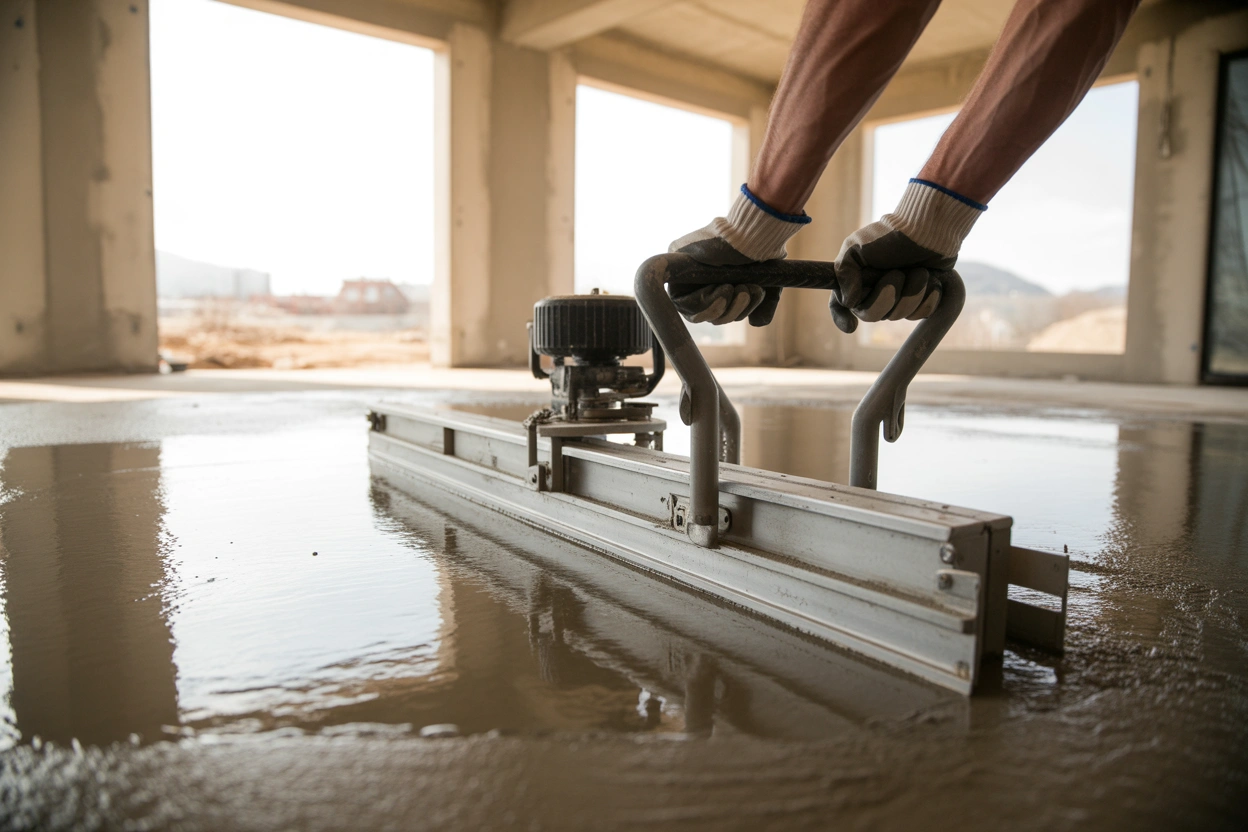

Поверхнева віброрейка є незамінною для вирівнювання великих площ стяжки. В основі лежить несучий робочий профіль, зазвичай це посилене алюмінієве правило або сталевий швелер потрібної довжини для роботи.

Послідовність монтажу елементів:

1. Підготовка профілю. Очищення та точна розмітка місця кріплення вібраційного двигуна.
2. Монтаж ручок. Надійна фіксація тягових рукояток через спеціальні гумові прокладки.
3. Встановлення вібратора. Жорстка фіксація двигуна болтами з обов’язковими контргайками.

Майданчиковий вібратор або адаптований асинхронний мотор фіксується строго по центру профілю. Це критично для симетричного розподілу коливань по всій довжині рейки, інакше один край буде занурюватися глибше за інший. При використанні звичайного мотора на його вал встановлюються ексцентрики з можливістю регулювання сили удару. Вся конструкція повинна бути збалансованою, щоб оператор міг плавно переміщувати інструмент по напрямних, не докладаючи надмірних зусиль для утримання рівноваги під час ущільнення.

Вимоги до електричної частини:

• Ізоляція кабелю. Використання силового кабелю з товстою та гнучкою гумовою оболонкою.
• Захист ПЗВ. Обов’язкове встановлення пристрою захисного відключення в лінію живлення.
• Герметичність. Повна ізоляція всіх контактних з’єднань від потрапляння пилу та вологи.

Для зручності управління оптимальний кут нахилу операторських ручок становить 45 — 60 градусів відносно горизонтальної площини робочої рейки.

Пусковий вимикач рекомендується закріплювати безпосередньо на робочій рукоятці. Це дозволяє миттєво зупиняти роботу агрегату при виникненні позаштатних ситуацій, що є важливою вимогою безпеки при роботі з вологими бетонними сумішами.

Створення мікромотора з ексцентриком для дрібних деталей

Для точних робіт або компактних пристроїв часто адаптують стандартні малогабаритні двигуни постійного струму, взяті з іграшок чи застарілої побутової електроніки.

Інженерне правило передбачає, що маса дисбалансу не повинна перевищувати 10% від загальної ваги двигуна, а його радіус — бути співмірним із діаметром вала для уникнення перегріву.

Процес виготовлення ексцентрика передбачає використання підручних матеріалів, таких як шматок латуні, сталевий болт або навіть твердий пластик зі свинцевим обтяжувачем. Створений вантаж насаджується на вал двигуна за допомогою жорсткої клейової фіксації або гарячого напресовування. Під час монтажу обов’язково забезпечується технічний зазор між вантажем та корпусом, щоб під час обертання не виникало тертя, яке може призвести до розплавлення деталей чи заклинювання двигуна. Необхідні деталі часто шукають на olx.ua.

Саморобний агрегат чи промислова модель — що виправдовує витрати?
