Як дізнатися, чи не бреше ваш мультиметр: методи діагностики

Робота з електричними мережами та сучасною електронікою вимагає від майстра не лише високих знань, а й бездоганної точності вимірювальних приладів. Навіть незначна похибка в показах мультиметра може призвести до хибної діагностики дорогих компонентів або стати причиною короткого замикання під час налагодження складних ланцюгів. Точність — це запорука надійності та безпеки ремонту пристроїв.

Підготовка приладу до роботи завжди починається з візуального та функціонального контролю для забезпечення безпеки користувача.

Зовнішній огляд корпусу та цілісність ізоляції щупів

Першочергово огляньте корпус на наявність тріщин, перевірте плавність ходу перемикача режимів та відсутність видимих плям чи заломів на екрані.

Категорично забороняється використовувати вимірювальні щупи з оголеними ділянками дротів або пошкодженою ізоляцією поблизу тримачів.

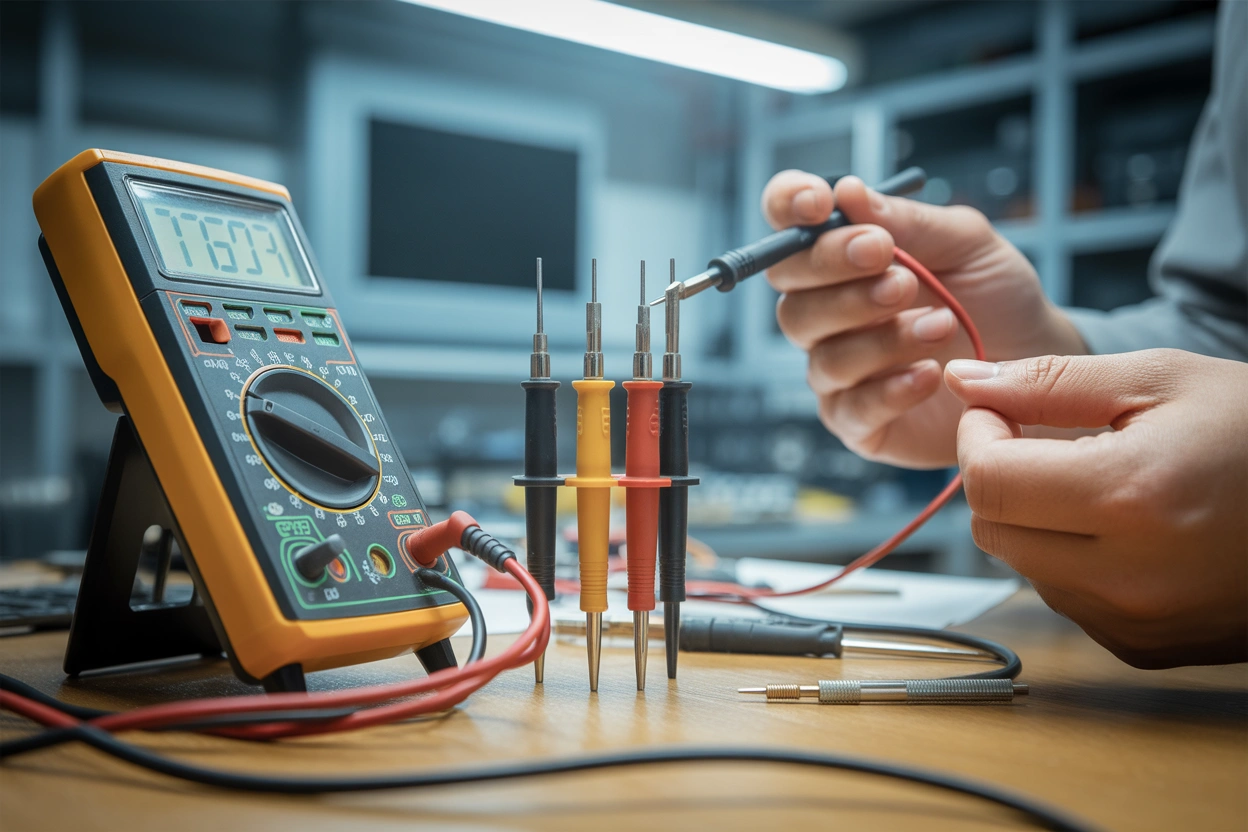

Особливу увагу приділіть вимірювальним щупам: переконайтеся у відсутності переломів ізоляції біля місць входу в роз’єми та надійному кріпленні провідників. Наконечники мають бути гострими та чистими від оксидів для стабільного контакту. Пошкоджені дроти — це не лише джерело похибок через нестабільний опір, а й реальна загроза ураження струмом при роботі з побутовою мережею живлення.

Тестування внутрішнього живлення та індикації

Стабільність роботи АЦП мультиметра прямо залежить від стану елементів живлення, будь то батарея типу «Крона» 9 В чи стандартні елементи АА. Коли напруга живлення падає нижче критичної позначки, внутрішній опорний рівень напруги зсувається, що робить покази на дисплеї хаотичними та неправдивими. Поява значка низького заряду на екрані є сигналом до негайної заміни батарейок, оскільки похибка вимірів зростає досить стрімко.

Ознаки розряду батареї:

• Тьмяний екран. Зниження контрастності символів при ввімкненні підсвічування або під гострим кутом.
• Зникнення сегментів. Неповне відображення цифр, що заважає однозначному зчитуванню результатів виміру.
• Некоректна реакція. Пристрій повільно перемикає діапазони або мимовільно вимикається при навантаженні.

Перевірка провідності та звукового сигналу

Найшвидший спосіб базової діагностики працездатності — активація режиму «продзвонювання» схеми.

При замиканні щупів між собою справний мультиметр повинен миттєво реагувати безперервним звуковим сигналом. На екрані при цьому має відображатися значення опору, що наближається до нуля — зазвичай у межах 0.1–0.8 Ом. Такий показник враховує власний опір дротів та якість контактів у гніздах приладу. Якщо цифри постійно стрибають або перевищують 1 Ом, це свідчить про забруднення наконечників щупів або погіршення контакту в місцях пайки всередині самих тримачів чи штекерів підключення до приладу.

Відсутність сигналу при короткому замиканні або переривчастий звук при ворушінні дротів вказують на внутрішній обрив жили щупа. Такий прилад не можна використовувати для пошуку несправностей, оскільки він даватиме хибну інформацію про розрив ланцюга в платі.

Контроль точності на еталонних джерелах напруги

Для перевірки точності необхідно порівняти фактичні покази мультиметра з номінальними значеннями стабільних і свіжих джерел живлення. Це дозволяє визначити, чи вкладається прилад у заявлений виробником клас точності. Найпростіше використовувати нові лужні батарейки відомих брендів або перевірити напругу в мережі змінного струму дому.

Важливо знати, що кожен мультиметр має свій відсоток допустимого відхилення, вказаний у паспорті моделі, який зазвичай становить від 0.5% до 2% для побутових серій.

Діагностика цілісності внутрішніх запобіжників

Окремої уваги потребують захисні елементи, що відповідають за вимірювання дуже великої сили струму!

Покрокова перевірка запобіжника:

1. Налаштування. Перемкніть поворотний селектор у режим вимірювання опору.
2. Підключення. Вставте червоний щуп у гніздо mA або 10A, а чорний залиште в COM.
3. Замір. Перевірте опір захисного модуля безпосередньо через вхідні роз’єми приладу.

Якщо при спробі заміру сили струму в реальному колі пристрій не реагує на навантаження, найімовірніше, згорів плавкий запобіжник усередині корпусу. Справний запобіжник у режимі омметра повинен показати близький до нульового опір. Якщо же на екрані відображається «OL» або одиниця, це підтверджує розрив захисного компонента. Експлуатація приладу зі згорілим запобіжником унеможливлює діагностику струмових характеристик та робить пристрій повністю несправним.

Тестування опору на резисторах із заводським маркуванням

Під час вимірювання високих значень опору категорично заборонено торкатися пальцями металевих частин щупів, оскільки провідність тіла суттєво викривляє фінальний результат.

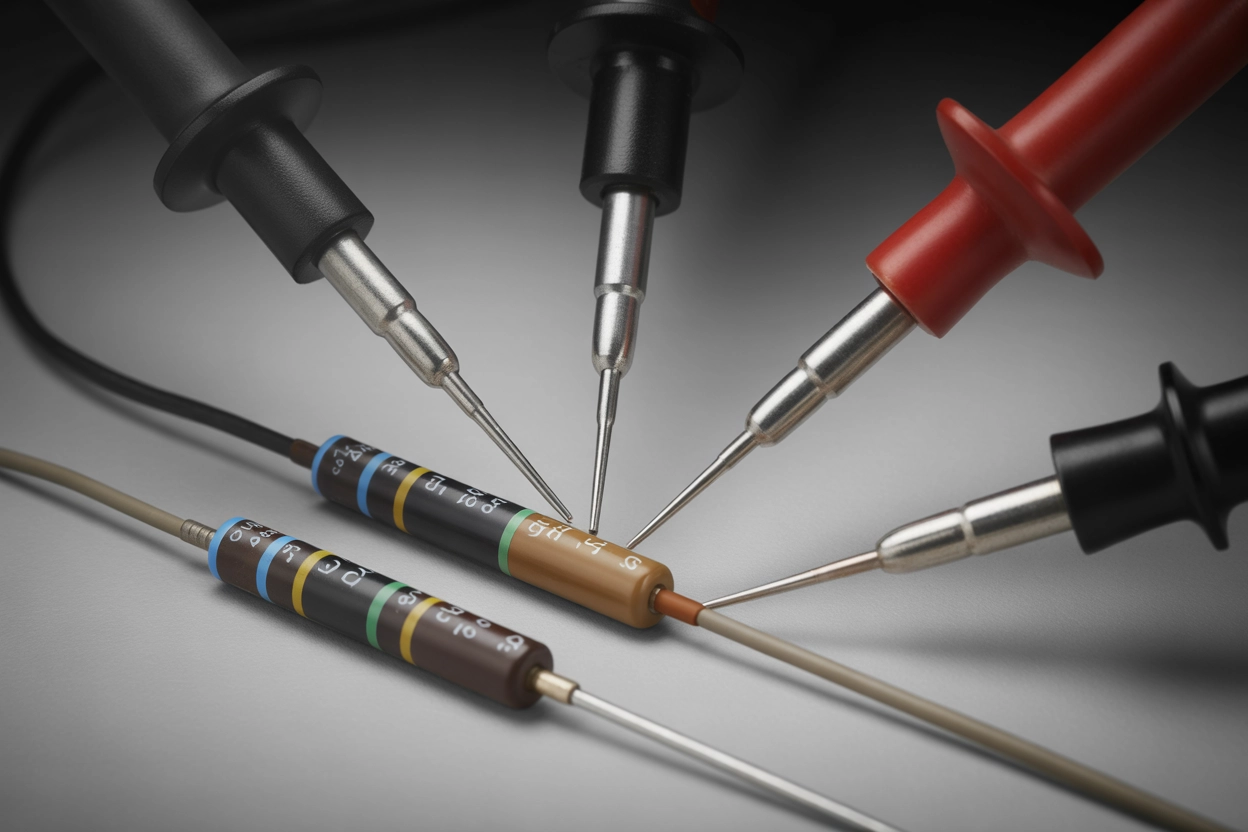

Використання прецизійних резисторів із заводським маркуванням дозволяє максимально точно валідувати роботу омметра на різних діапазонах. Це критично для перевірки лінійності АЦП, коли прилад має однаково точно розпізнавати як одиниці Ом, так і сотні кілоом у різних режимах виміру приладу.

Перед початком тестування обов’язково враховуйте власний опір дротів приладу, який ви зафіксували під час «продзвонювання», та віднімайте його від отриманого результату, якщо мультиметр не має функції «REL» (відносні вимірювання). Для тестування краще обирати резистори з допуском 1% або менше. Якщо пристрій стабільно показує значення, що виходить за межі сумарної похибки резистора та самого мультиметра, це свідчить про необхідність внутрішнього калібрування підлаштовними резисторами на платі чи деградацію компонентів.

Чи виправдана подальша експлуатація вашого вимірювального приладу

Кінцевий висновок про придатність мультиметра залежить від сукупності пройдених тестів — від цілісності дротів до точності обробки сигналів на різних діапазонах. Якщо похибка перевищує норму або пристрій працює нестабільно, безпека та достовірність ремонтних робіт стають сумнівними, що вказує на необхідність калібрування або повної заміни інструмента на новий для забезпечення точності виміру.
